製造ライン上にある実際の「製品色」と「色見本」を、高精度かつ即時に良否判定する、インラインのスペクトロメーターです。<特許技術>

◎製品色のインラインでの判定
◎添加剤フィーダーへのリアルタイム制御可能
◎複数の測定ヘッドで同時計測

スペクトロセーブの日本初導入を検討してみませんか?

スペクトロセーブの日本初導入をご検討くださる企業様を募集しています。製品のカラーマネジメントにかかるコストや材料の節約にも貢献します。詳しくはお問い合わせ下さい。

製品の特徴

◎様々に応用可能なユニバーサルデザイン

スペクトロセーブは、製造現場での埃・振動などの影響を極力排除する為に、コンベアやロボットなどに簡単に取り付けできるように設計されています。校正回数を削減できる為、安定した稼動が可能です。
◎振動の影響を受けません。
◎様々な温度耐性を持ち、温度変化に合わせた色校正が不要です。
◎ホコリの多い環境で運用可能です。
◎業界標準の外部コミュニケーションを装備。


◎複数の測定モード

様々なニーズに柔軟に対応できるスペクトロセーブは、測定開始のトリガーを内部制御・外部制御のどちらでも選択可能。また色スペクトルの差分または絶対値測定のどちらにも対応します。
◎差分モード:色見本と測定物の差分ΔEを測定します。
◎絶対値モード:色座標L、”a”、”b”を測定します。

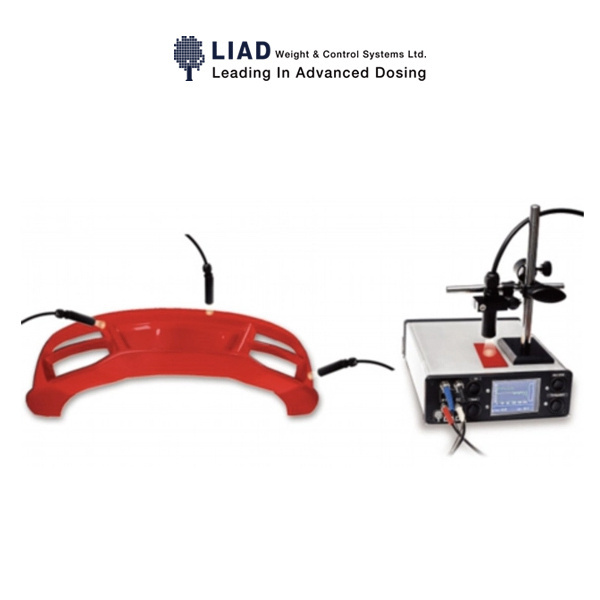

◎測定プローブ

複数の測定プローブ、プローブ形式を使用可能です。
スペクトロセーブは測定プローブが交換可能で、複数の測定プローブを同時に使用できる世界で唯一のスペクトロメーターです。そのため、一台で様々なQAの架台を解決することが可能で、コスト削減に大きく寄与します。
◎複数チャンネルの同時測定
◎色見本
◎一製品の様々な測定ポイントで測定
◎透過式
◎反射式
◎くもり


◎小さい測定ヘッド

特許取得済の技術により小型の測定ヘッドでも正確に計測。被測定物までの距離・表面状態・角度などに神経質になる必要がありません。


◎簡単プラグ&プレイ

スペクトロセーブの測定プローブは安定しており、測定の間に校正などのアラインメント調整は不要です。

プローブ 機能 測定領域 被測定物との距離
A 反射式色測定 0.6 cm2  0 – 12mm
B 反射式色測定
2.2 cm2  0 – 12mm
C 反射式色測定 9.6 cm2  0 – 40mm
D 透過式色測定 0.6 cm2 100mm以下
E 透過式色測定 2.2 cm2  100mm以下
F 透過式色測定 9.6 cm2  100mm以下
G 積分球反射式i8°/ d8° 0.2 cm2  接触式

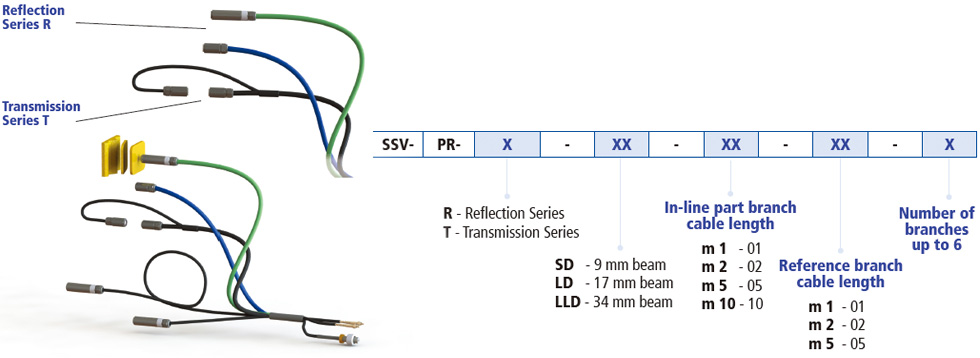

◎測定プローブの特徴

高さを抑え、無駄を省いた設計によりどんな成形機にも直接搭載可能。ローダーでの搬送も可能なため、様々な条件に対応できます。
◎色見本用と測定用に分岐したケーブル。
◎反射式(R)と透過式(T)の2種類。
◎測定表面からのプローブ距離が0 – 25mmで色誤差は0.5以内。
◎ビームサイズは9mm(SD)、17mm(LD)、34mm(LLD)の3種類。
◎耐久性の高いファイバー式プローブケーブル長は1m,3m,5m,10mから選択可能。
◎ケーブル長、測定プローブの混在などはカスタム化可能。



◎品質管理を製造工程に組み込み

◎スタンドアローン式または生産設備に統合式。

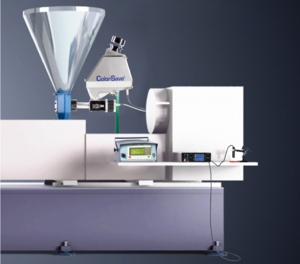

◎スペクトロセーブをLIAD社の重量式、容積式のフィーダーと組み合わせて、リアルタイムで色調整を行う事が可能です。
◎不良数の削減に!。
◎マスターバッチの使用量の低減(色差分が分からない程度まで使用量を低減)。


◎複数のマスターバッチ制御も可能

一台のスペクトロセーブで複数の信号を出力可能です。自動的にインラインで新しい色バッチの調整も可能です。

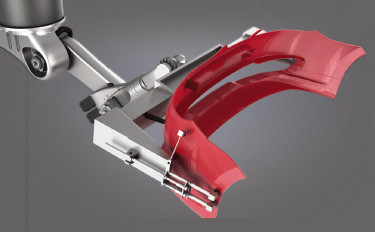

◎製造後のロボットに取付可能

例えば射出成形機の取り出しロボットに測定プローブを設置し、リアルタイムで成形品の色を色見本と比較します。差分はすぐにマスターバッチ投入量にフィードバックされるので、不良数を大きく減らすことが可能です。

仕 様

スペクトロメーター形式

改良型Czerny-Turner式 解像度12nm

光源

安定化高温タングステンハロゲンフィラメント

測定モード

◎差分:CIE DE2000に基づく色◎差分絶対値:色座標 L “a” “b”

測定ヘッド数

◎同時に6個まで ※距離は測定ポイント間で3秒以内

色測定精度

ΔE<0.1 1σ

安定化時間(コールドスタート)

30秒以内通常処理時間10秒以内制御2.4” タッチパネル式LCDディスプレイ+4個のプッシュボタン

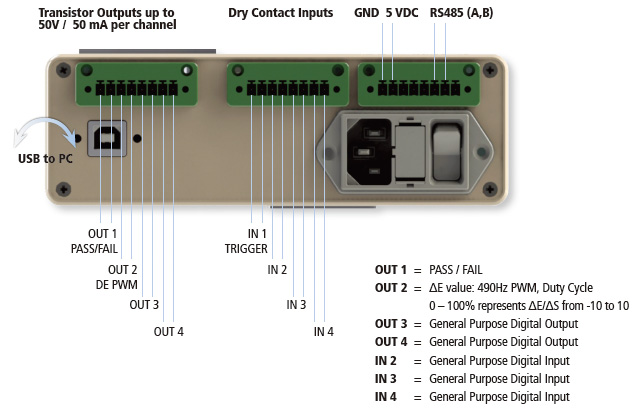

I/O

◎外部測定開始トリガー◎シリアル接続◎良否デジタル出力◎一般用とのディジタルIO◎色差分のPWM出力

接続性

◎USB経由でPCベースのソフトウエア◎オンライン・データ管理及びレポート出力

使用温度

−15℃〜45℃

表示部

2.4” LCD タッチスクリーン式

外部寸法

170 (W)mm x 260 (D)mm x 70 (H)mm

※改良のため仕様は予告無く変更する場合があります。
