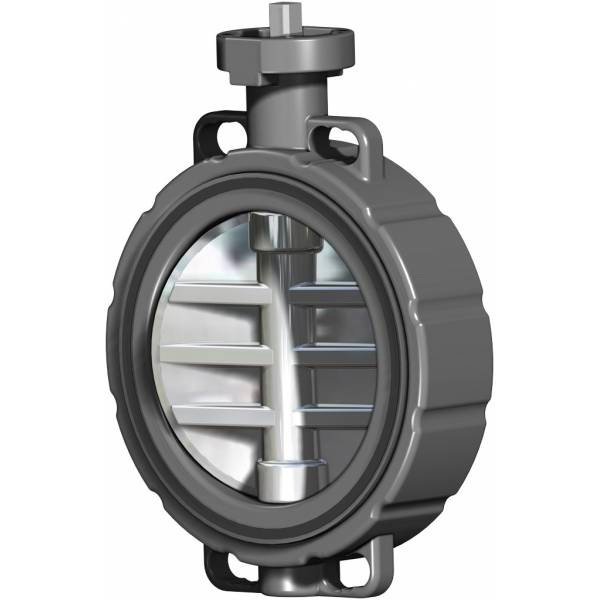

バタフライバルブ

サイズ

・DN 40 〜 DN 600 [mm]　・1”1/2 〜 24” [inch]

ボディ材料

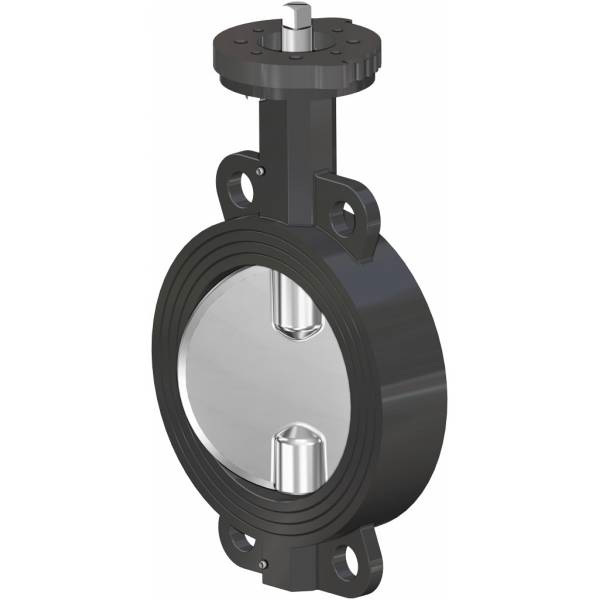

・鋳鉄　・スチール鋼　・PVC

ディスク材料

・鋳鉄　・CF8M　・アルミニウム青銅　・PVC

シート材選択肢

・EPDM　・NBR　・FKM　・PTFE

接続仕様

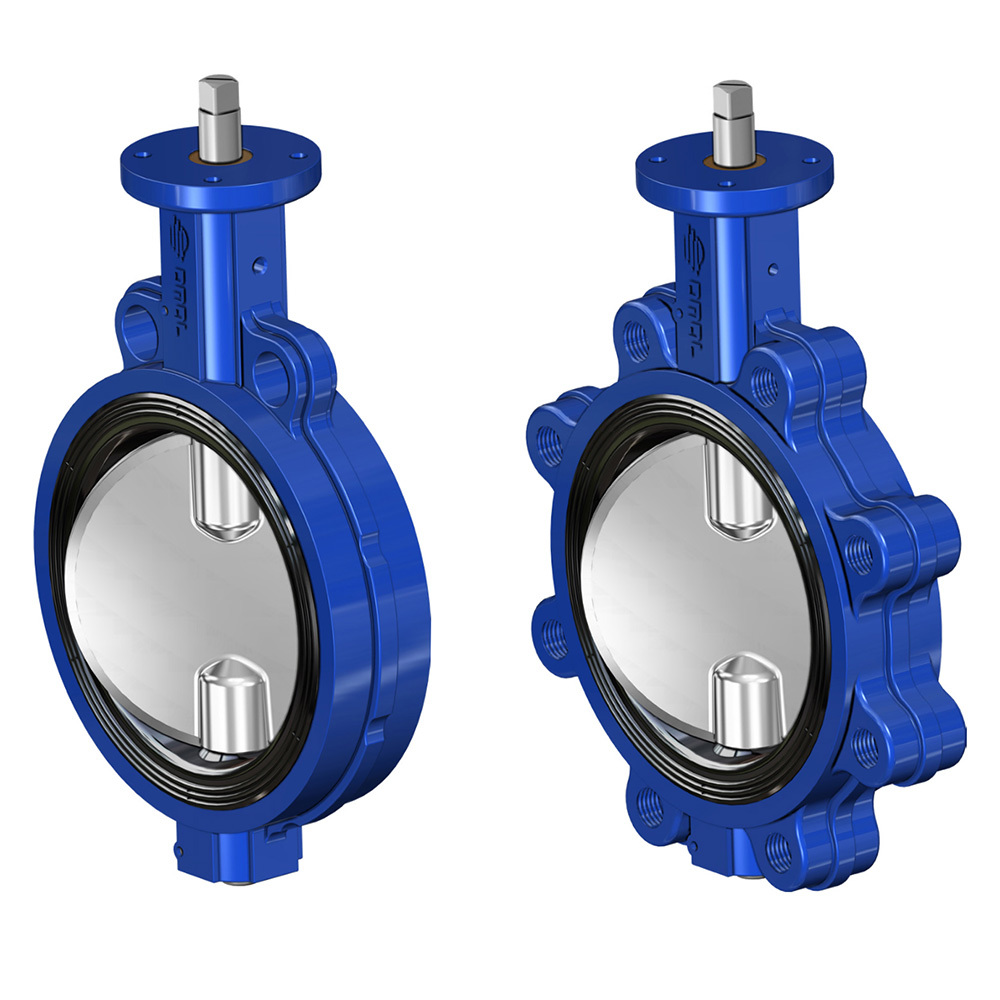

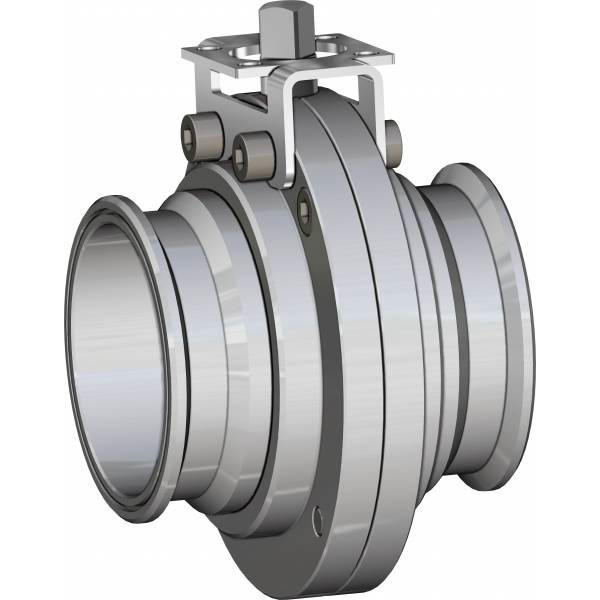

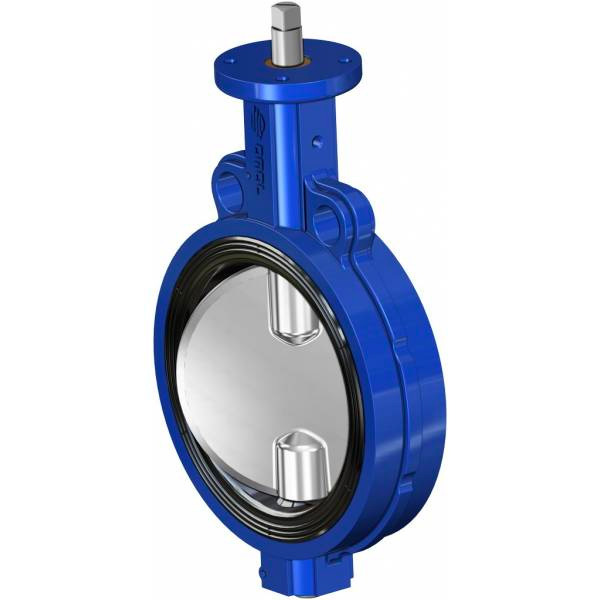

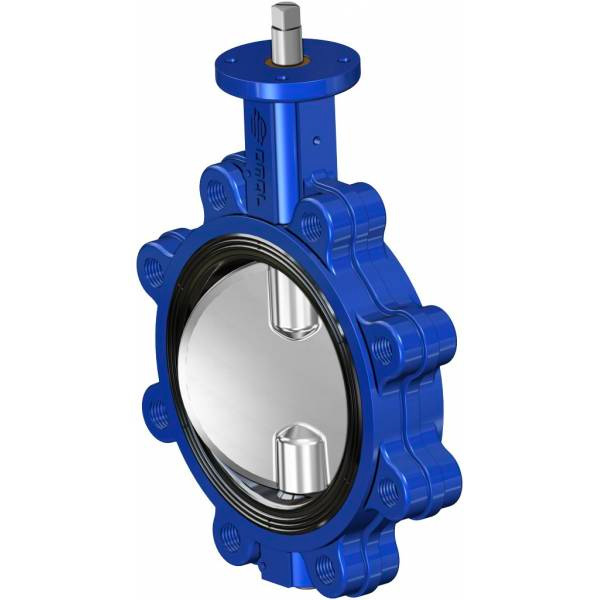

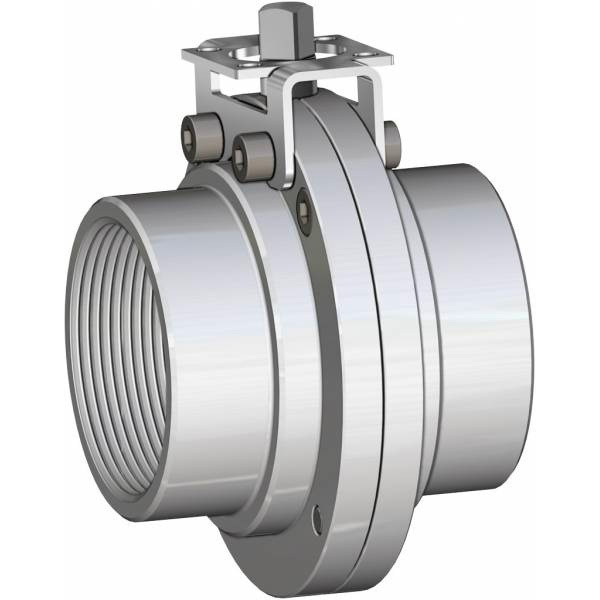

・Wafer　・Lug　・Clamp　・Threaded　・Butt welded

圧力クラス

ANSI 150, PN 10-16, PN 6

オプション

・Pneumatic actuation　・Electric actuation

認証・規格

・ATEX 2014/34/EU　・PED 2014/68/EU　・UKCA

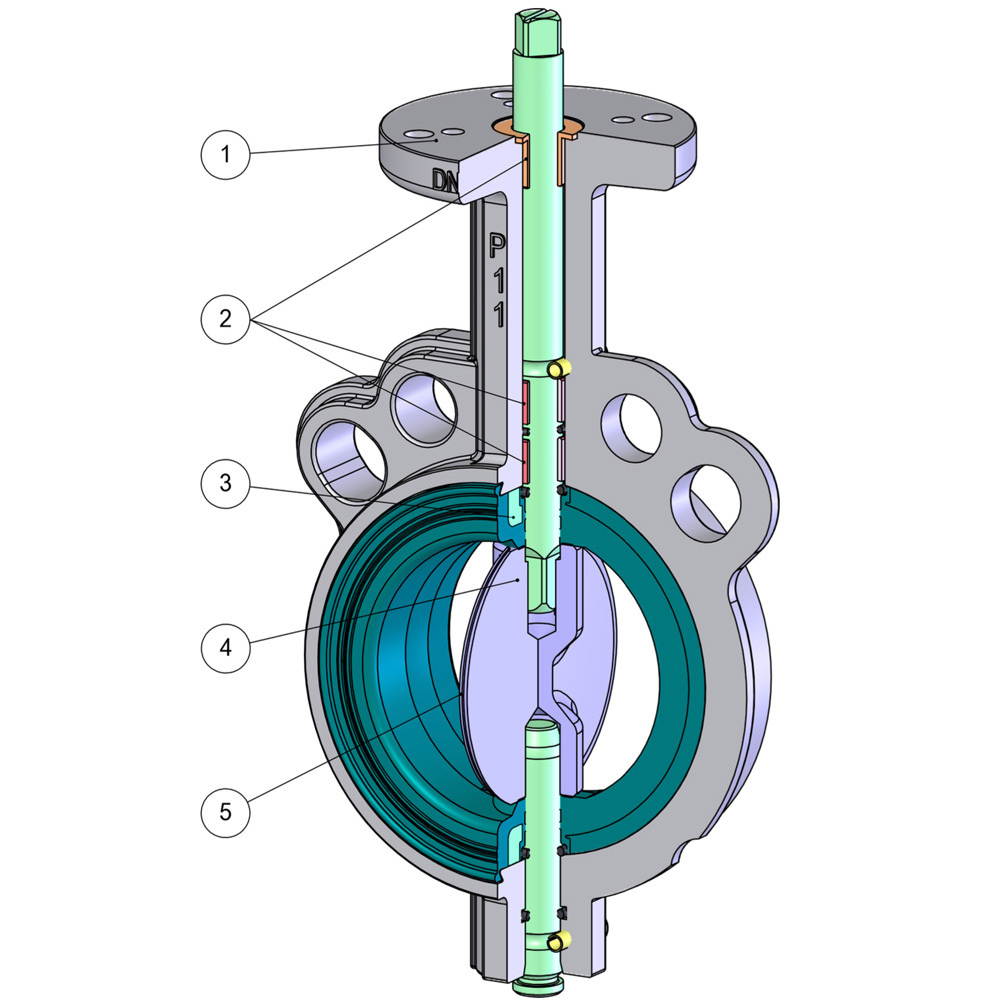

①EN ISO 5211 準拠のトップマウント

・様々なドライブと互換性があります。

②シャフトには３個のガイドブッシュを装備

・シャフトのボディへの正しいアラインメントを保証し、高圧でもオシレーションしたりしません。また、シャフト、ボディ間の摩擦も最小限になるよう設計されています。

③加硫処理したシートリングが硬いリングを形成

・シートリングの変形の最小化。メンテナンス時のシートリングの取り付け、取り外しが簡単。シートリング組立時にフランジ間でシールが変形しません。射出成形品のため、高精度のシールです。

④シャフトは２ピース構造で固定部なしの構造

・メンテナンス時のディスクの取り付け、取り外しが簡単。ディスクのセンター部が薄いためより良いKv値を達成。

⑤ディスクの円周に溝構造

・より良い気密性、シートリングへのダメージの軽減。ディスク、ライナー間の摩擦低減のため、ドライブトルクの軽減。

＜シートリングの材質は様々なアプリケーションに対応＞

【欧州ATEX（防爆）認証】【欧州PED（耐圧証明）認証】
