ボールバルブ

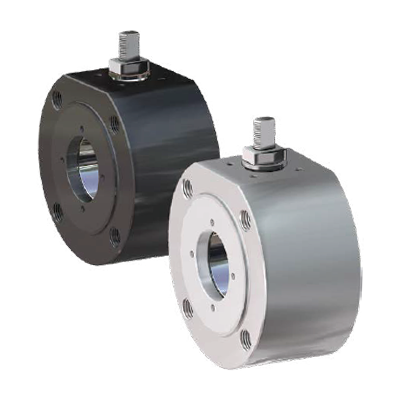

| 製品名 |
| マグナム |
| タイプ |
| ウエハーボールバルブ |
| サイズ |
| DN 15 〜 DN 100 [mm] 1/2”〜 4” [inch] |
| ボディ材料 |
| A105 炭素鋼 316 ステンレススチール鋼 |
| シート材選択肢 |
| PTFE (TFM 1600) PTFE Glass filled PTFE Carbon filled PEEK |
| 接続仕様 |
| RFフランジ |
| 圧力クラス |
| ANSI 150-300; PN 16-40 |
| オプション |
| 単方向ボール（圧力逃し弁付き） ロック機構 延長ステム 底タンク 酸素用途 (別途注文要*) 水素用途 (別途注文要*) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU UKCA Up to SIL3 TA Luft & Fugitive emission Fire safe API 607 / ISO 10497 |
| 製品名 |
| マグナム |
| タイプ |
| ブスプリット ウエハーボールバルブ |
| サイズ |
| DN 15 ~ DN 200 [mm] 1/2”~ 8” [inch] |
| ボディ材料 |
| A105 炭素鋼 316 ステンレススチール鋼 |
| シート材選択肢 |
| PTFE (TFM 1600) PTFE Glass filled PTFE Carbon filled Devlon PEEK |
| 接続仕様 |
| RFフランジ |
| 圧力クラス |
| ANSI 150-300; PN 16-40 ANSI 600; PN 63-100(DN≤100 |
| オプション |
| ３方弁 (ただしDN≦100以下) 単方向ボール（圧力逃し弁付き） ロック機構 延長ステム 底タンク 酸素用途 (別途注文要*) 水素用途 (別途注文要*) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU UKCA Up to SIL3 TA Luft & Fugitive emission Fire safe API 607 / ISO 10497 |
| 製品名 |
| ソア |
| タイプ |
| スプリットボディフランジ式 ウエハーボールバルブ |
| サイズ |
| DN 15 〜 DN 200 [mm] 1/2”〜 8” [inch] |
| ボディ材料 |
| A105 炭素鋼 316 ステンレススチール鋼 CF8Mステンレススチール(CL150-300) |
| シート材選択肢 |
| PTFE (TFM 1600) PTFE Glass filled PTFE Carbon filled Devlon PEEK |
| 接続仕様 |
| Flanged RF (RTJ on request) |
| 圧力クラス |
| ANSI 150-300 ANSI 600; PN 63-100 (DN≦100) ANSI 900-1500 (DN≦50) |
| オプション |
| ３方弁 (ただしDN≦100以下) Reduced bore 単方向ボール（圧力逃し弁付き） ロック機構 延長ステム 酸素用途 (別途注文要*) 水素用途 (別途注文要*) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU UKCA Up to SIL3 TA Luft & Fugitive emission Fire safe API 607 / ISO 10497 |

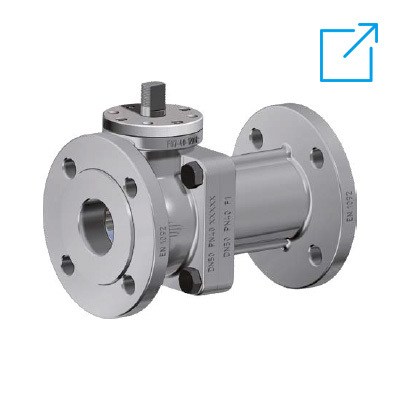

| 製品名 |
| プロケミカル60 |
| タイプ |
| 化学工業用途スプリットボディ ボールバルブ |
| サイズ |
| DN 15 〜 DN 150 [mm] 1/2”〜 6” [inch] |
| ボディ材料 |
| 1.4408 ステンレススチール鋼 |
| シート材選択肢 |
| PTFE (TFM 1600) PTFE Glass filled PTFE Carbon filled Devlon PEEK |
| 接続仕様 |
| PN 16-40 |
| 圧力クラス |
| ANSI 150-300; PN 16-40 |
| オプション |
| 単方向ボール（圧力逃し弁付き） ロック機構 延長ステム 酸素用途 (別途注文要*) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU AD2000 HP0 / A4 UKCA TA Luft 60000 cycles Fugitive emission Fire safe API 607 / ISO 10497 Up to SIL3 |
| 製品名 |
| ヘラクレス |
| タイプ |
| 高圧用途ボールバルブ |
| サイズ |
| DN 6 〜 DN 25 [mm] 1/8”〜 1” [inch] |
| ボディ材料 |
| 炭素鋼 316 ステンレススチール鋼 |
| シート材選択肢 |
| Devlon Pom |
| 接続仕様 |
| ISO 228-1 NPT (ANSI B1.20.1) |
| 最大圧力 |
| PN 500(varied by size) 7250 PSI(varied by size) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU UKCA Up to SIL3 |

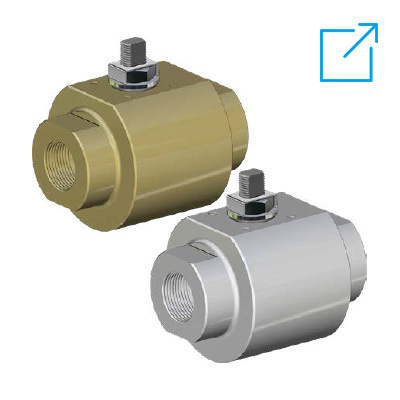

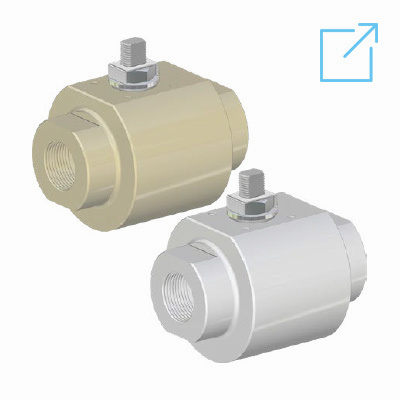

| 製品名 |
| クラトス |
| タイプ |
| 高圧用途ボールバルブ |
| サイズ |
| DN ８ 〜 DN 50 [mm] 1/4”〜 2” [inch] |
| ボディ材料 |
| A350-LF2 炭素鋼 316 ステンレススチール鋼 |
| シート材選択肢 |
| PTFE Carbon filled Devlon PEEK |
| 接続仕様 |
| ISO 228-1 NPT (ANSI B1.20.1) |
| 最大圧力 |
| PN 414 (varies by size) 6000 PSI (varies by size) |
| オプション |
| 酸素用途 (別途注文要*) 水素用途 (別途注文要*) 単方向ボール（圧力逃し弁付き） BW / SW connection 延長ステム |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU UKCA Fugitive emission Up to SIL3 Fire safe API 607 / ISO 10497 |
| 製品名 |

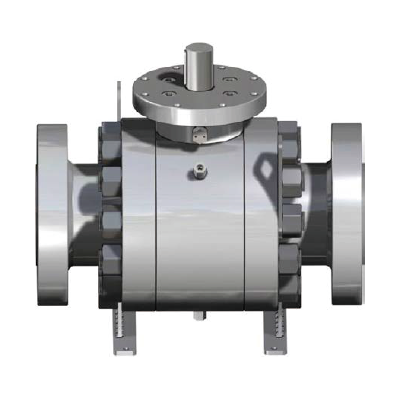

| シュプリーム トラニオン |
| タイプ |
| トラニオン式ボールバルブ |
| サイズ |
| DN 50 〜 DN 600 [mm] 2”〜 24” [inch] |
| ボディ材料 |
| 炭素鋼 ステンレススチール鋼 |
| シート材選択肢 |
| RPTFE Devlon PEEK |
| 接続仕様 |
| Flanged RF / RTJ |
| 圧力クラス |
| ANSI 150-2500 (varied by size) |
| オプション |
| BW / SW connection |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU UKCA Fire safe API 607 / ISO 10497 Up to SIL3 Fugitive emission API6D on request |
| 製品名 |

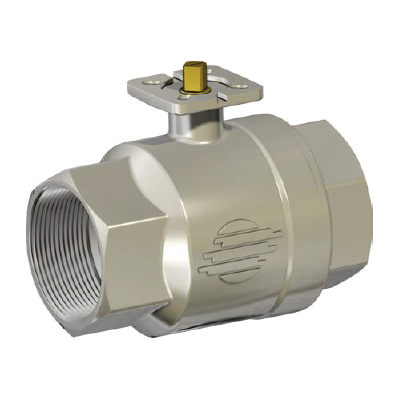

| モデル101 |
| タイプ |
| 2分割真鍮ボールバルブ |
| サイズ |
| DN 10 〜 DN 80 [mm] 3/8”〜 3” [inch] |
| ボディ材料 |
| 真鍮 |
| シート材選択肢 |
| PTFE (TFM 1600) |
| 接続仕様 |
| ISO 7/1 NPT (ANSI B1.20.1) |
| 最大圧力 |
| PN 63 (varies by size) 913 PSI (varies by size) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU UKCA |
| 製品名 |

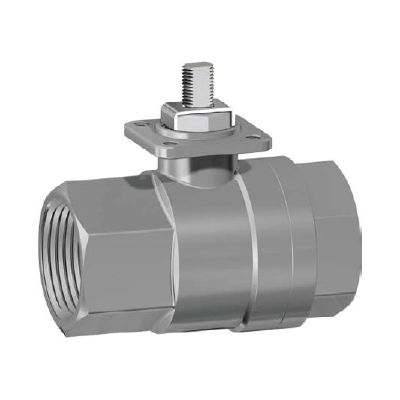

| モデル400 |
| タイプ |
| 2分割ステンレス鋼ボールバルブ |
| サイズ |
| DN 10 〜 DN 100 [mm] 3/8”〜 4” [inch] |
| ボディ材料 |
| CF8M / 1.4408 ステンレススチール |
| シート材選択肢 |
| PTFE (TFM 1600) PTFE Glass filled PTFE Carbon filled |
| 接続仕様 |
| ISO 7/1 NPT (ANSI B1.20.1) |
| 最大圧力 |
| PN 100 (varies by size) 1450 PSI (varies by size) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU |

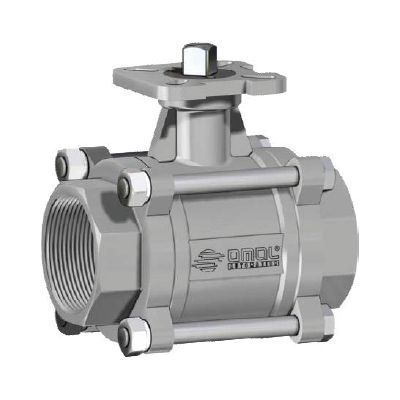

| 製品名 |
| モデル424 |
| タイプ |
| 3分割ステンレス鋼ボールバルブ |
| サイズ |
| DN 8 〜 DN 100 [mm] 1/4”〜 4” [inch] |
| ボディ材料 |
| CF8M / 1.4408 ステンレススチール鋼 |
| シート材選択肢 |
| PTFE (TFM 1600) PTFE Glass filled PTFE Carbon filled |
| 接続仕様 |
| ISO 7/1 NPT (ANSI B1.20.1) |
| 最大圧力 |
| PN 63 913 PSI |
| オプション |
| BW / SW connection 酸素用途 (別途注文要*) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU AD2000 HP0 / A4 UKCA |
バタフライバルブ

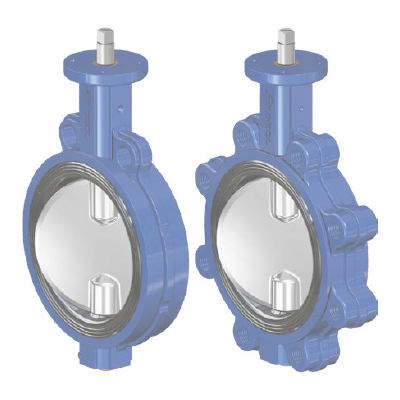

| 製品名 |
| バタフライバルブ |
| サイズ |
| DN 40 〜 DN 600 [mm] 1”1/2 〜 24” [inch] |
| ボディ材料 |
| 鋳鉄 スチール鋼 PVC |
| ディスク材料 |
| 鋳鉄 CF8M アルミニウム青銅 PVC |
| シート材選択肢 |
| EPDM NBR FKM PTFE |
| 接続仕様 |
| Wafer Lug Clamp Threaded Butt welded |
| 圧力クラス |
| ANSI 150, PN 10-16, PN 6 |
| オプション |
| Pneumatic actuation Electric actuation |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU UKCA |
同軸式アクチュエータ内蔵バルブ

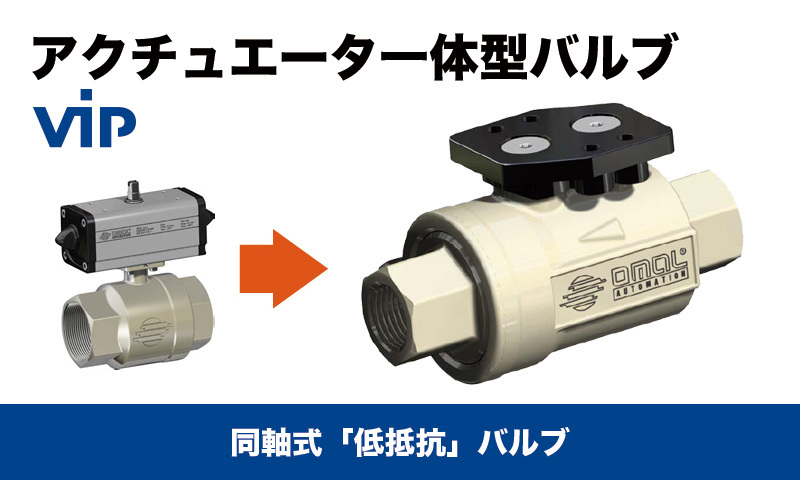

| 製品名 |
| VIP |
| タイプ |
| 空圧式同軸バルブ |
| サイズ |
| DN 10 〜 DN 50 [mm] 3/8”〜 2” [inch] |
| ボディ材料 |
| 真鍮 |
| シート材選択肢 |
| FKM NBR EPDM |
| 接続仕様 |
| NPT (ANSI B1.20.1) ISO 7/1 |
| バリエーション |
| Double acting Spring return N.C. - N.O. |
| オプション |
| リミットスイッチ 酸素用途 (別途注文要*) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU UKCA |
| 製品名 |
| VIP エボ |
| タイプ |
| 空圧式同軸バルブ |
| サイズ |
| DN 10 〜 DN 50 [mm] 3/8”〜 2” [inch] |
| ボディ材料 |
| アルミニウム青銅 |
| シート材選択肢 |
| PTFE Glass filled FKM NBR EPDM |
| 接続仕様 |
| NPT (ANSI B1.20.1) ISO 7/1 |
| 最大圧力 |
| PN 40 580 PSI |
| バリエーション |
| Double acting Spring return N.C. - N.O. |
| オプション |
| Namur plate リミットスイッチ 酸素用途 (別途注文要*) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU Up to SIL3 UKCA |
アクチュエータ内蔵バルブ

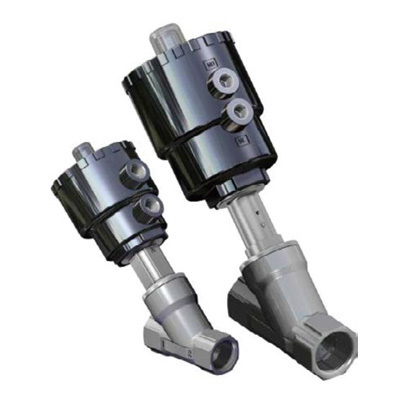

| 製品名 |
| アレス |
| タイプ |
| 空圧式アングルシートバルブ |
| サイズ |
| DN 15 〜 DN 50 [mm] 3/8”〜 2” [inch] |
| ボディ材料 |
| ステンレススチール鋼 |
| シート材選択肢 |
| PTFE (TFM 1600) FKM NBR EPDM |
| 接続仕様 |
| NPT (ANSI B1.20.1) ISO 7/1 ISO 228-1 Flanged (PN 16 - ANSI 150) Weld ends Clamp |
| 最大圧力 |
| PN 16 - PN 25 230 - 360 PSI |
| バリエーション |
| Double acting Spring return N.C. - N.O. Manual operated |
| オプション |
| 酸素用途 (別途注文要*) Namur plate リミットスイッチボックス |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU UKCA |

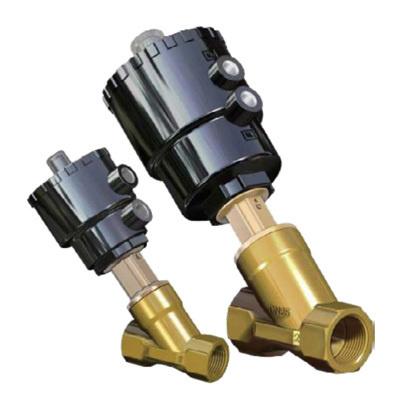

| 製品名 |
| ゼウス |
| タイプ |
| 空圧式アングルシートバルブ |
| サイズ |
| DN 15 〜 DN 50 [mm] 3/8”〜 2” [inch] |
| ボディ材料 |
| 青銅 |
| シート材選択肢 |
| PTFE (TFM 1600) FKM NBR EPDM |
| 接続仕様 |
| NPT (ANSI B1.20.1) ISO 228-1 |
| 最大圧力 |
| PN 16 230 PSI |
| バリエーション |
| Double acting Spring return N.C. - N.O. Manual operated |
| オプション |
| 酸素用途 (別途注文要*) Namur plate リミットスイッチボックス |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU Up to SIL3 UKCA |
アクチュエータ
| 製品名 |

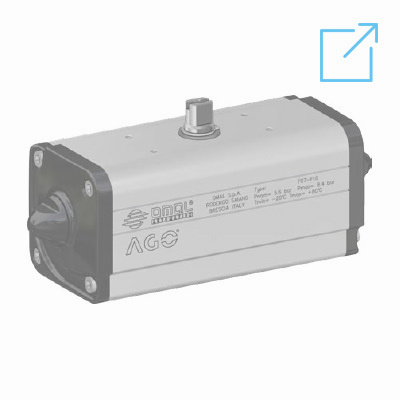

| AGO |
| タイプ |
| アルミ 空圧式アクチュエータ スコッチ・ヨーク機構 |
| 定格トルク |
| <DA (Double acting)> 8 Nm 〜 8000 Nm 70 in-lbs 〜 70806 in-lbs <SR (Spring return) > 15 Nm 〜 4000 Nm 133 in-lbs 〜 35403 in-lbs |
| サイズ |
| DA 8 〜 DA 8000 SR 15 〜 SR 4000 |
| ボディ材料 |
| アルミニウム |
| バリエーション |
| Double acting Spring return N.C. - N.O. |
| オプション |
| Low temp. version -50°C / -58°F High temp. version +150°C / +302°F Adjustable rotation Surface treatments |
| 認証・規格 |
| ATEX 2014/34/EU Up to SIL3 UKCA |

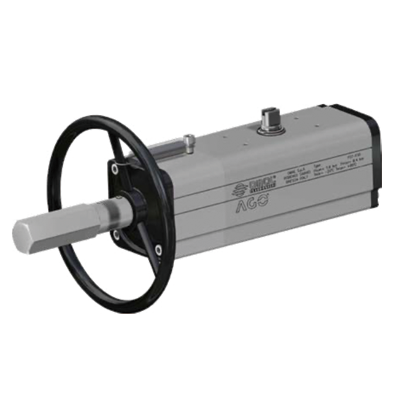

| 製品名 |
| AGOハンドルタイプ |
| タイプ |
| 手動ハンドル付き 空圧式アクチュエータ スコッチ・ヨーク機構 |
| 定格トルク |
| <DA (Double acting)> 60 Nm 〜 3840 Nm 531 in-lbs 〜 33986 in-lbs <SR (Spring return) > 30 Nm 〜 1920 Nm 265 in-lbs 〜 16993 in-lbs |
| サイズ |
| DANV 60 〜 DANV 3840 SRNV 30 〜 SRNV 1920 |
| ボディ材料 |
| アルミニウム |
| バリエーション |
| Double acting Spring return N.C. - N.O. |
| オプション |
| Low temp. version -50°C / -58°F High temp. version +150°C / +302°F Adjustable rotation Surface treatments |
| 認証・規格 |
| ATEX 2014/34/EU Up to SIL3 UKCA |

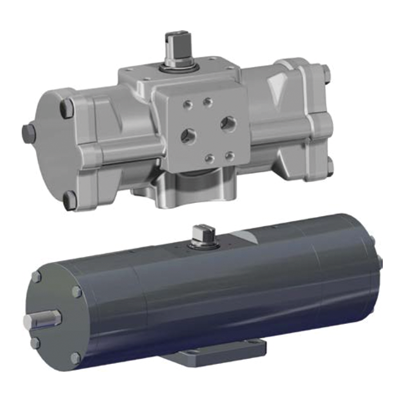

| 製品名 |
| AGO CF8M - 316 - A105 |
| タイプ |
| INOX、炭素鋼素材 空圧式アクチュエータ スコッチ・ヨーク機構 |
| 定格トルク |
| <DA (Double acting)> 15 Nm 〜 1920 Nm 133 in-lbs 〜 16993 in-lbs <SR (Spring return) > 15 Nm 〜 960 Nm 133 in-lbs 〜 8496 in-lbs |
| サイズ |
| DA15 〜 DA 1920 SR 15 〜 SR 960 |
| ボディ材料 |
| ステンレススチール鋼 炭素鋼 |
| バリエーション |
| Double acting Spring return N.C. - N.O. |
| オプション |
| Low temp. version -50°C / -58°F High temp. version +150°C / +302°F Surface treatments |
| 認証・規格 |
| ATEX 2014/34/EU Up to SIL3 UKCA |
| 製品名 |

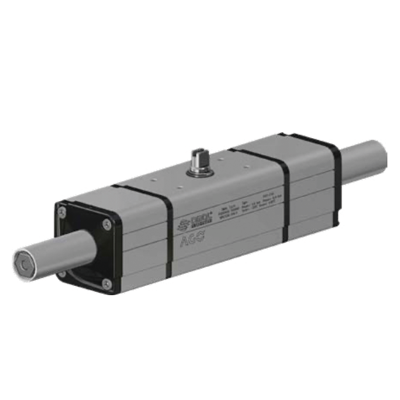

| AGO 2ステージ |
| タイプ |
| ２ステージ 空圧式アクチュエータ スコッチ・ヨーク機構 |
| 定格トルク |
| <DA (Double acting)> 30 Nm 〜 480 Nm 265 in-lbs 〜 4250 in-lbs <SR (Spring return) > 15 Nm 〜 4000 Nm 133 in-lbs 〜 35403 in-lbs |
| サイズ |
| DDN 30 〜 DDN 480 |
| ボディ材料 |
| アルミニウム |
| バリエーション |
| Double acting two stage |
| 認証・規格 |
| ATEX 2014/34/EU UKCA |

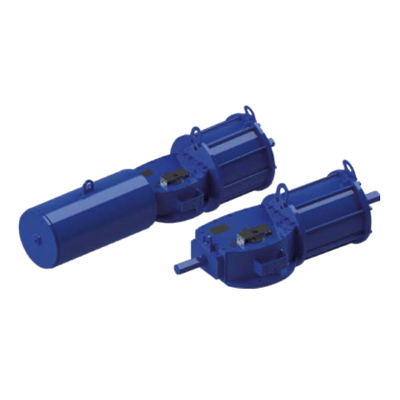

| 製品名 |
| ヘビー デューティー |
| タイプ |
| 大型空圧式アクチュエータ スコッチ・ヨーク機構 |
| 定格トルク |
| 2000 Nm 〜 32000 Nm 17700 in-lbs 〜 283224 in-lbs |
| サイズ |
| 085 - 100 - 130 |
| ボディ材料 |
| 炭素鋼 |
| バリエーション |
| DA: Double acting SR: Spring return N.C. - N.O. |
| オプション |
| Manual hydraulic override Special painting |
| 認証・規格 |
| ATEX 2014/34/EU Up to SIL3 UKCA |

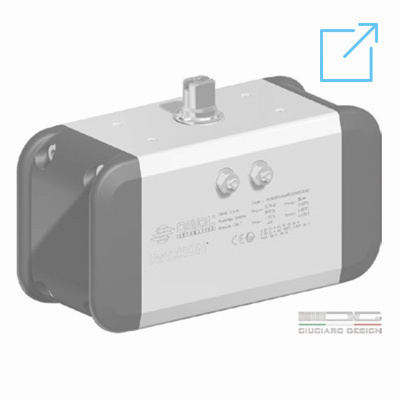

| 製品名 |

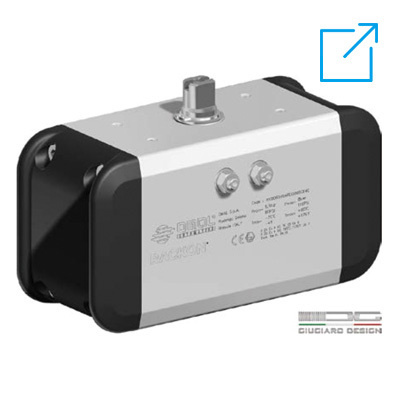

| ラックオン |
| タイプ |
| ラックアンドピニオン機構 |
| 定格トルク |
| <DA (Double acting)> 10 Nm 〜 474 Nm 88 in-lbs 〜 4195 in-lbs <SR (Spring return) > 15 Nm 〜 347 Nm 133 in-lbs 〜 3071 in-lbs |
| サイズ |
| DA : RK 10 〜 RK 480 SR : RK 20 〜 RK 480 |
| ボディ材料 |
| アルミニウム |
| バリエーション |
| Double acting Spring return N.C. - N.O. |
| オプション |
| GAS or NPT namur plate Low temp. version -50°C / -58°F High temp. version +150°C / +302°F Adjustable rotation Accessories |
| 認証・規格 |
| ATEX 2014/34/EU Up to SIL3 UKCA |
製品ページ

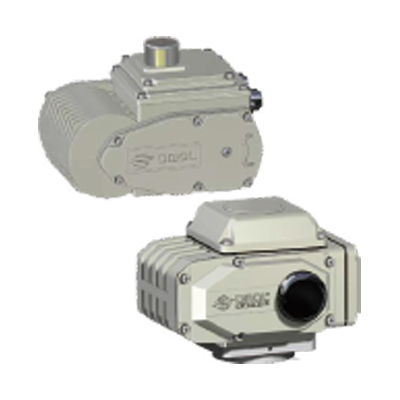

| 製品名 |
| AE - AM - EA |
| タイプ |
| 電動式 “AE” on-off rotary type “AM” rotary modular type “EA” on-off rotary type |
| 定格トルク |
| 10 Nm 〜 1960 Nm 88 in-lbs 〜 17350 in-lbs |
| サイズ |
| AE 10 〜 AE 2000 AM 20 〜 AM 2000 EA0035 〜 EA0240 |
| ボディ材料 |
| アルミニウム |
| バリエーション |
| ON-OFF Modulating |
| オプション |
| 115 Vac 230 Vac 24 Vdc Torque limiter Space heater R/I converter Speed controller |
アクセサリー

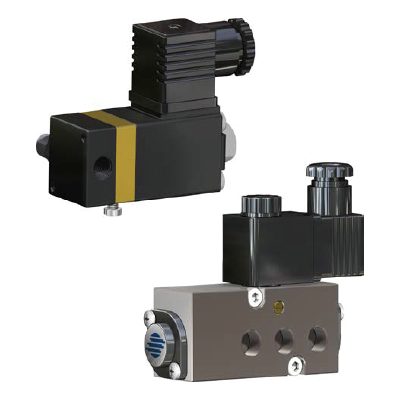

| 製品名 |
| ソレノイド弁 |
| タイプ |
| Namur I/F 3/2 - 5/2: 単方向、双方向 電気パイロット弁 3/2:単方向 |
| ボディ材料 |
| アルミニウム |
| Pneumatic connections |
| 1/8” GAS-F 1/4” GAS-F 1/2” GAS-F |
| Electrical connections |
| PG9 M20x1.5 1/2” NPT-F |
| Supply pressure |
| 3 〜 10 bar (45 〜 150 PSI) |
| Supply voltage |
| 24 〜 230 V ac/dc |
| Temperature range |
| -20°C 〜 +80°C / -4°F 〜 +176°F |
| IP Grade |
| IP 65 |
| オプション |
| Pneumatic connections NPT Body material in 316 S.S. |
| 認証・規格 |
| ATEX 2014/34/EU Up to SIL3 More on request |

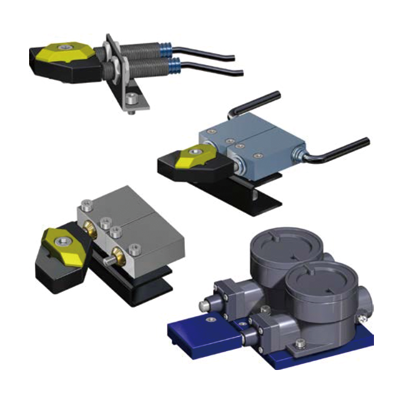

| 製品名 |
| リミットスイッチ |
| タイプ |
| 機械接点式 電磁石式 近接式 空圧式 |
| ボディ材料 |
| アルミニウム プラスチック |
| Connections |
| PG11 1/2” NPT-F With integrated cable Pipe 4x2mm (pneumatic) |
| Temperature range |
| -25°C 〜 +70°C / -13°F 〜 +158°F |
| IP Grade |
| IP 65 〜 68 |
| Mounting kit |
| Included |
| オプション |
| With integrated LED Electrical conn.: M20x1.5 |
| 認証・規格 |
| ATEX 2014/34/EU |
| 製品名 |

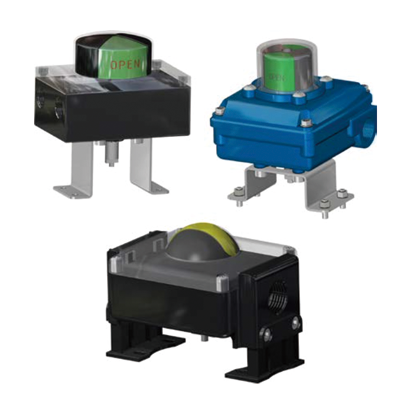

| リミットスイッチ ボックス |
| タイプ |
| 機械接点式 電磁石式 近接式 |
| STD |
| VDI/VDE 3845 (EN15714-3) |
| ボディ材料 |
| アルミニウム プラスチック |
| Electrical connections |
| M20x1.5 1/2” NPT-F |
| Temperature range |
| -40°C 〜 +80°C -40°F 〜 +176°F |
| IP Grade |
| IP 65 〜 67 |
| Mounting kit |
| Included |
| オプション |
| Body material in 316 S.S. |
| 認証・規格 |
| ATEX 2014/34/EU IEC Ex 60079 Up to SIL3 More on request |

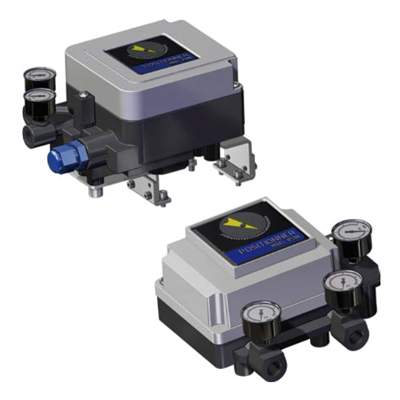

| 製品名 |
| ポジショナー |
| タイプ |
| 空圧式 空圧電気接点式 Smart hart式 |
| ボディ材料 |
| アルミニウム |
| Pneumatic connections |
| 1/4” NPT- |
| Electrical connections |
| M20x1.5 |
| Supply pressure |
| Up to 7 barg (105 psig) |
| Electrical input |
| 4-20 mA (electromechanical / smart hart) |
| Temperature range |
| -40°C ÷ +80°C -40°F ÷ +176°F |
| IP Grade |
| IP 65 |
| Mounting kit |
| Included |
| オプション |
| With feedback signal Body material in 316 S.S. IP 66 Grade T. range up to +100°C / +212°F |
| 認証・規格 |
| ATEX 2014/34/EU |

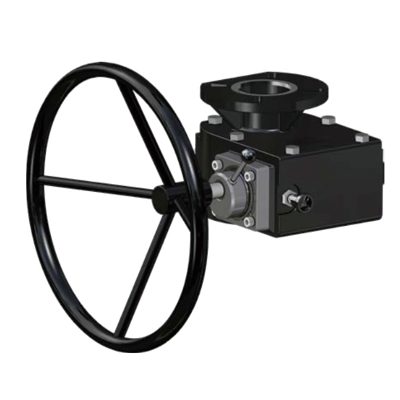

| 製品名 |
| 緊急用手動 ギアボックス |
| タイプ |
| クラッチ機構 ギア操作式 |
| 定格トルク |
| 150 Nm 〜 8300 Nm 1330 in-lbs 〜 73460 in-lbs |
| ボディ材料 |
| 鋳鉄（塗装） |
製品認証
