OMAL社のボールバルブは圧力損失などが最小になるようにすべてフルボアタイプで設計されています。また、フローディング式なので、水・油などに限らず食品に対応可能なバルブや、引火性のある環境で静電気を防止するためのオプションなど様々な環境で対応できます。
製品ラインナップ

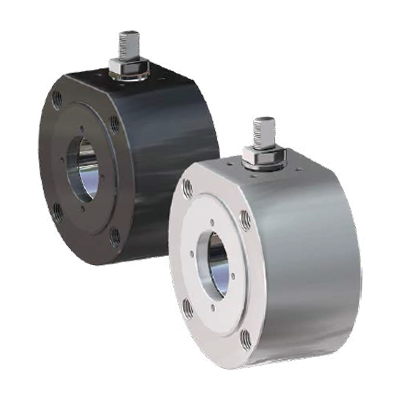

| 製品名 |
| マグナム |
| タイプ |
| ウエハーボールバルブ |
| サイズ |
| DN 15 〜 DN 100 [mm] 1/2”〜 4” [inch] |
| ボディ材料 |
| A105 炭素鋼 316 ステンレススチール鋼 |
| シート材選択肢 |
| PTFE (TFM 1600) PTFE Glass filled PTFE Carbon filled PEEK |
| 接続仕様 |
| RFフランジ |
| 圧力クラス |
| ANSI 150-300; PN 16-40 |
| オプション |
| 単方向ボール（圧力逃し弁付き） ロック機構 延長ステム 底タンク 酸素用途 (別途注文要*) 水素用途 (別途注文要*) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU UKCA Up to SIL3 TA Luft & Fugitive emission Fire safe API 607 / ISO 10497 |

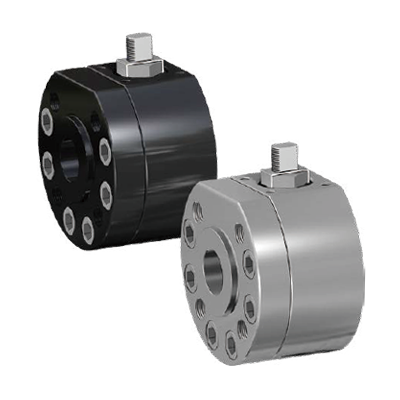

| 製品名 |
| マグナム |
| タイプ |
| ブスプリット ウエハーボールバルブ |
| サイズ |
| DN 15 ~ DN 200 [mm] 1/2”~ 8” [inch] |
| ボディ材料 |
| A105 炭素鋼 316 ステンレススチール鋼 |
| シート材選択肢 |
| PTFE (TFM 1600) PTFE Glass filled PTFE Carbon filled Devlon PEEK |
| 接続仕様 |
| RFフランジ |
| 圧力クラス |
| ANSI 150-300; PN 16-40 ANSI 600; PN 63-100(DN≤100 |
| オプション |
| ３方弁 (ただしDN≦100以下) 単方向ボール（圧力逃し弁付き） ロック機構 延長ステム 底タンク 酸素用途 (別途注文要*) 水素用途 (別途注文要*) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU UKCA Up to SIL3 TA Luft & Fugitive emission Fire safe API 607 / ISO 10497 |

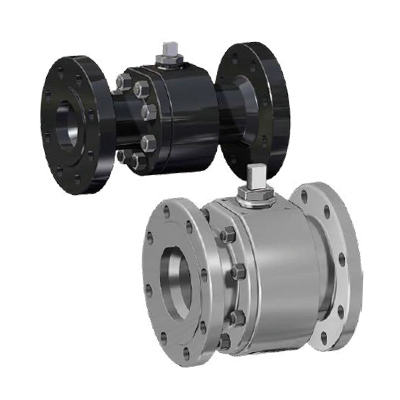

| 製品名 |
| ソア |
| タイプ |
| スプリットボディフランジ式 ウエハーボールバルブ |
| サイズ |
| DN 15 〜 DN 200 [mm] 1/2”〜 8” [inch] |
| ボディ材料 |
| A105 炭素鋼 316 ステンレススチール鋼 CF8Mステンレススチール(CL150-300) |
| シート材選択肢 |
| PTFE (TFM 1600) PTFE Glass filled PTFE Carbon filled Devlon PEEK |
| 接続仕様 |
| Flanged RF (RTJ on request) |
| 圧力クラス |
| ANSI 150-300 ANSI 600; PN 63-100 (DN≦100) ANSI 900-1500 (DN≦50) |
| オプション |
| ３方弁 (ただしDN≦100以下) Reduced bore 単方向ボール（圧力逃し弁付き） ロック機構 延長ステム 酸素用途 (別途注文要*) 水素用途 (別途注文要*) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU UKCA Up to SIL3 TA Luft & Fugitive emission Fire safe API 607 / ISO 10497 |

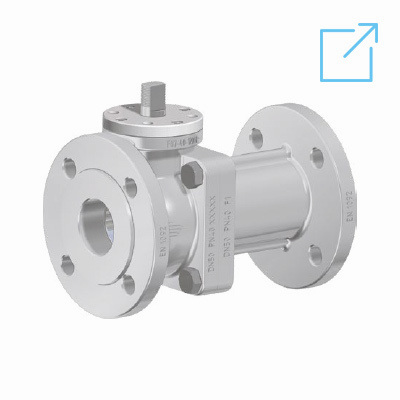

| 製品名 |
| プロケミカル60 |
| タイプ |
| 化学工業用途スプリットボディ ボールバルブ |
| サイズ |
| DN 15 〜 DN 150 [mm] 1/2”〜 6” [inch] |
| ボディ材料 |
| 1.4408 ステンレススチール鋼 |
| シート材選択肢 |
| PTFE (TFM 1600) PTFE Glass filled PTFE Carbon filled Devlon PEEK |
| 接続仕様 |
| PN 16-40 |
| 圧力クラス |
| ANSI 150-300; PN 16-40 |
| オプション |
| 単方向ボール（圧力逃し弁付き） ロック機構 延長ステム 酸素用途 (別途注文要*) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU AD2000 HP0 / A4 UKCA TA Luft 60000 cycles Fugitive emission Fire safe API 607 / ISO 10497 Up to SIL3 |

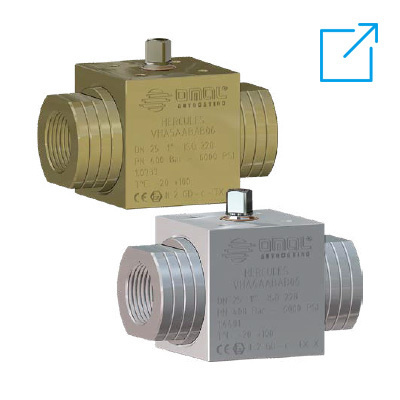

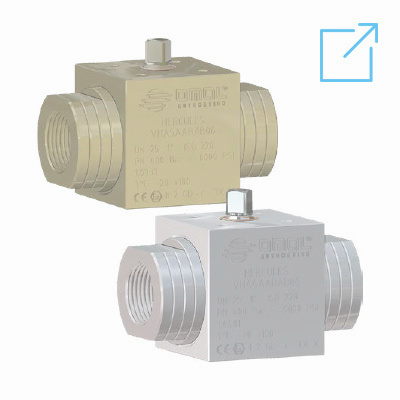

| 製品名 |
| ヘラクレス |
| タイプ |
| 高圧用途ボールバルブ |
| サイズ |
| DN 6 〜 DN 25 [mm] 1/8”〜 1” [inch] |
| ボディ材料 |
| 炭素鋼 316 ステンレススチール鋼 |
| シート材選択肢 |
| Devlon Pom |
| 接続仕様 |
| ISO 228-1 NPT (ANSI B1.20.1) |
| 最大圧力 |
| PN 500(varied by size) 7250 PSI(varied by size) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU UKCA Up to SIL3 |

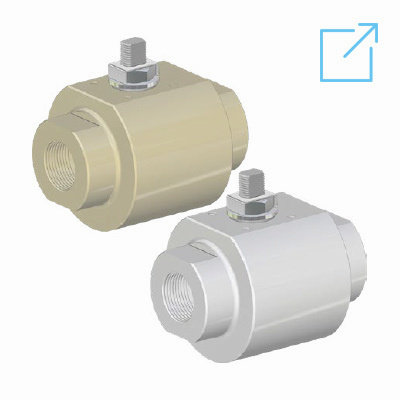

| 製品名 |
| クラトス |
| タイプ |
| 高圧用途ボールバルブ |
| サイズ |
| DN ８ 〜 DN 50 [mm] 1/4”〜 2” [inch] |
| ボディ材料 |
| A350-LF2 炭素鋼 316 ステンレススチール鋼 |
| シート材選択肢 |
| PTFE Carbon filled Devlon PEEK |
| 接続仕様 |
| ISO 228-1 NPT (ANSI B1.20.1) |
| 最大圧力 |
| PN 414 (varies by size) 6000 PSI (varies by size) |
| オプション |
| 酸素用途 (別途注文要*) 水素用途 (別途注文要*) 単方向ボール（圧力逃し弁付き） BW / SW connection 延長ステム |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU UKCA Fugitive emission Up to SIL3 Fire safe API 607 / ISO 10497 |

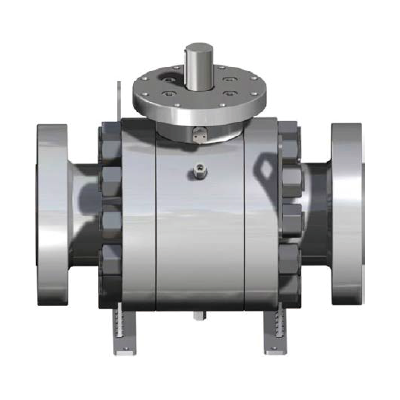

| 製品名 |
| シュプリーム トラニオン |
| タイプ |
| トラニオン式ボールバルブ |
| サイズ |
| DN 50 〜 DN 600 [mm] 2”〜 24” [inch] |
| ボディ材料 |
| 炭素鋼 ステンレススチール鋼 |
| シート材選択肢 |
| RPTFE Devlon PEEK |
| 接続仕様 |
| Flanged RF / RTJ |
| 圧力クラス |
| ANSI 150-2500 (varied by size) |
| オプション |
| BW / SW connection |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU UKCA Fire safe API 607 / ISO 10497 Up to SIL3 Fugitive emission API6D on request |

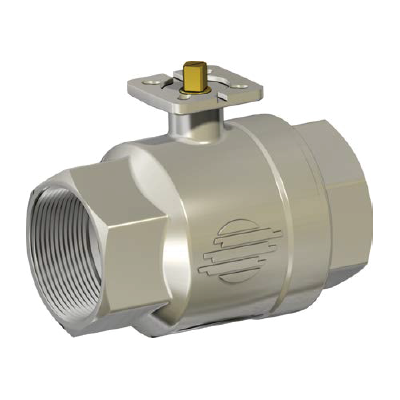

| 製品名 |
| モデル101 |
| タイプ |
| 2分割真鍮ボールバルブ |
| サイズ |
| DN 10 〜 DN 80 [mm] 3/8”〜 3” [inch] |
| ボディ材料 |
| 真鍮 |
| シート材選択肢 |
| PTFE (TFM 1600) |
| 接続仕様 |
| ISO 7/1 NPT (ANSI B1.20.1) |
| 最大圧力 |
| PN 63 (varies by size) 913 PSI (varies by size) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU UKCA |

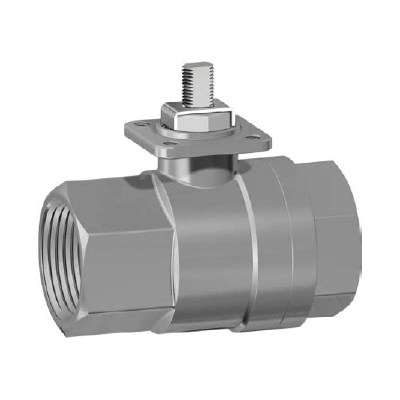

| 製品名 |
| モデル400 |
| タイプ |
| 2分割ステンレス鋼ボールバルブ |
| サイズ |
| DN 10 〜 DN 100 [mm] 3/8”〜 4” [inch] |
| ボディ材料 |
| CF8M / 1.4408 ステンレススチール |
| シート材選択肢 |
| PTFE (TFM 1600) PTFE Glass filled PTFE Carbon filled |
| 接続仕様 |
| ISO 7/1 NPT (ANSI B1.20.1) |
| 最大圧力 |
| PN 100 (varies by size) 1450 PSI (varies by size) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU |

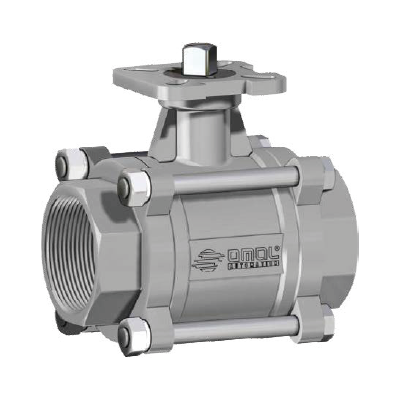

| 製品名 |
| モデル424 |
| タイプ |
| 3分割ステンレス鋼ボールバルブ |
| サイズ |
| DN 8 〜 DN 100 [mm] 1/4”〜 4” [inch] |
| ボディ材料 |
| CF8M / 1.4408 ステンレススチール鋼 |
| シート材選択肢 |
| PTFE (TFM 1600) PTFE Glass filled PTFE Carbon filled |
| 接続仕様 |
| ISO 7/1 NPT (ANSI B1.20.1) |
| 最大圧力 |
| PN 63 913 PSI |
| オプション |
| BW / SW connection 酸素用途 (別途注文要*) |
| 認証・規格 |
| ATEX 2014/34/EU PED 2014/68/EU AD2000 HP0 / A4 UKCA |
