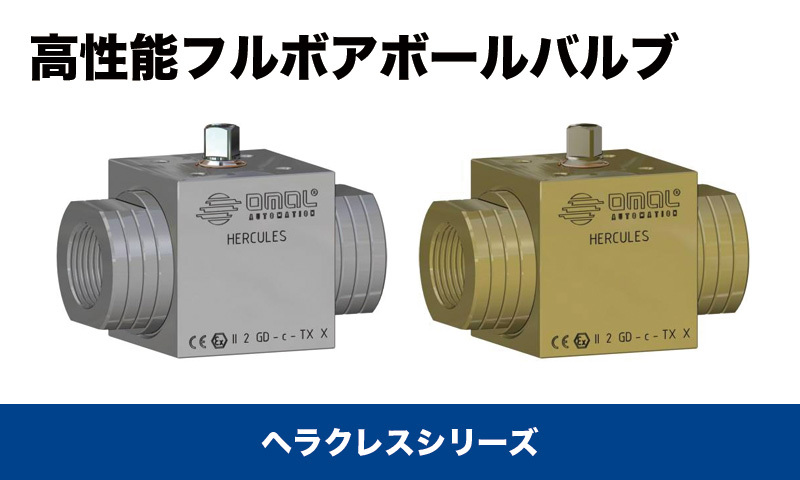

■トラニオンバルブの高圧用途にフローティング式で挑む高性能フルボアバルブ。
独自開発のシール材で耐圧400Bar（40MPa）、開閉回数20,000サイクル以上を達成。ウレタン・油圧・水圧・インク・塗料などの高圧流体に対応します。帯電防止設計、火災時にもバルブの気密性を保持する設計で、本体は炭素鋼製とステンレス製をご用意。
レバーによる手動開閉仕様と、アクチュエータを付帯してエアー駆動による開閉を選択でき、アクチュエーターは復動式とスプリングターンをご用意しております。
主な特徴
◎SIL3認証取得による高い安全性。
◎接続はISO228による管用平行ネジによる接続。
◎温度：NBR -20℃～+100℃
：FKM -20℃～+160℃(オプション)
◎耐圧：DN6～15 PN500/7000psi
：DN20,25 PN400/6000psi
：DN32～50 PN320/4500psi
◎ATEX防爆認証。

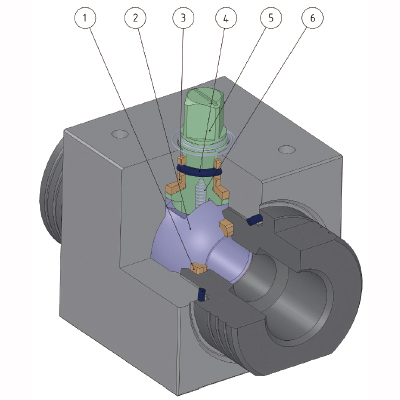

構造
①エクストリームシート。
芳香族ポリアミドシートを搭載しない場合と比較して摩擦が少なく耐ストレス性に優れます。
②ステンレス鋼球。
40μm硬質クロムコーティングボールの摩擦が少なくシール寿命が長いボールです。
③パワーアミドステムブッシュ。
ポリマーとアラミドフィラーのブレンドボディ上の軸のアライメントを完璧に与え、高圧での振動を防止します。焼き付きがなく高いサイクル数を実現します。
④ショアA90のエラストマーOリング。
急激な減圧に強く早い操作でも劣化しにくい低透磁率Oリングです。
⑤17-4 PH H900のステム。
標準的なステンレス316と比較して約5倍の強さ。シャフトの摺動を容易にする低粗さ（0.4ミクロンRa）のためシールの摩耗が少ないステムです。
⑥帯電防止装置（ボール、ステム、ボディ間の電気的導通）。
可燃物に火花や火災を引き起こす可能性のある静電気を回避します。バルブの全寿命を通じて安全性があります。
フローレートCv値
| inch | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1"1/4 | 1"1/2 | 2 |
| CV値 | 4.498 | 4.498 | 9.515 | 17.3 | 51.9 | 86.5 | 112.45 | 147.05 | 242.2 |
部品素材

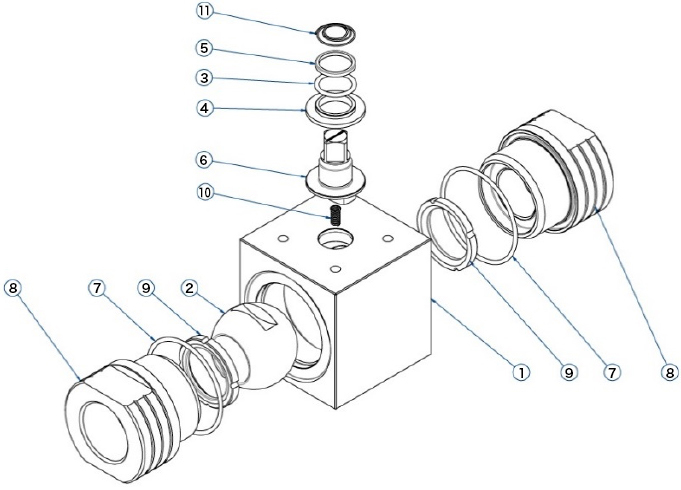

| No | 部品名称 | 炭素鋼製 | ステンレス製 |
| ① | ボディ | 亜鉛コーティングされた炭素鋼 | SUS316 |
| ② | ボール | SUS410 + 硬質クロムメッキ | |
| ③ | Oリング※ | NBR (オプション：FKM) | |
| ④ | 下側ブッシュ※ | ポリマーとアラミドフィラーの混合物 | |
| ⑤ | 上側ブッシュ※ | ||
| ⑥ | ステム | SUS630 (17-4 PH) | |
| ⑦ | Oリング※ | NBR (オプション：FKM) | |
| ⑧ | 終端ネジ部 | 亜鉛コーティングされた炭素鋼 | SUS316 |
| ⑨ | シート | 芳香族ポリアミド | |
| ⑩ | ステム用下側帯電防止スプリング | SUS301 | |
| ⑪ | ステム用上側スプリング | ||
※シールキット

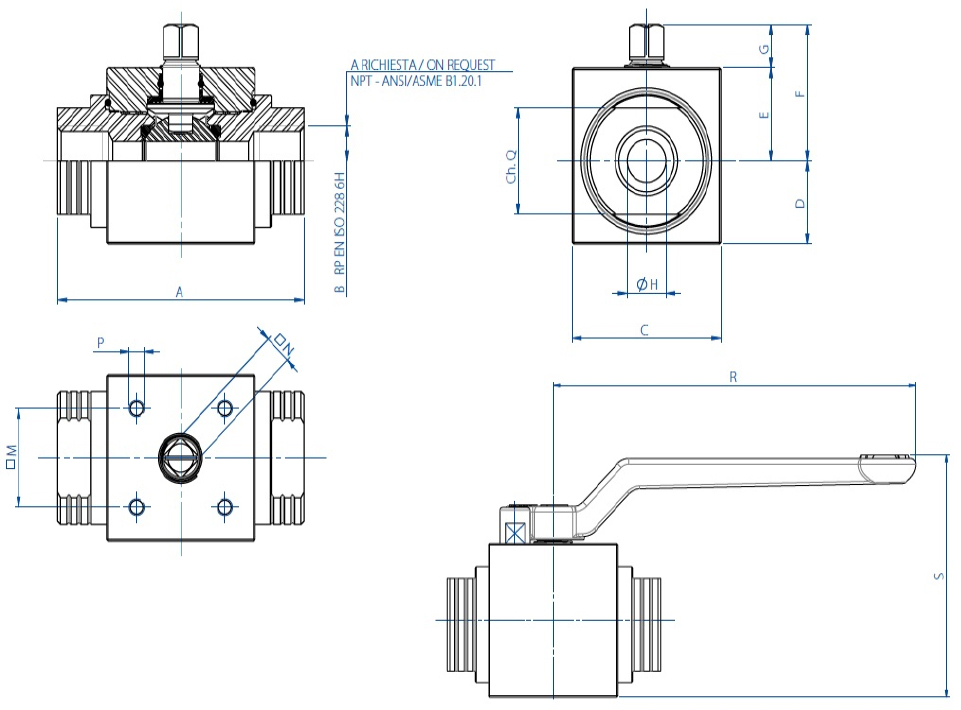

サイズ
| 呼び径 | DN6 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| mm | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| インチ | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
| A | 69 | 69 | 72 | 83 | 95 | 113 | 111 | 130 | 140 |
| B | 1/8" |
1/4" | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
| C | 30 |
30 | 45 | 50 | 55 | 65 | 80 | 90 | 120 |
| D | 13 |
13 | 19,7 | 25 | 27,5 | 32,5 | 38 | 44 | 59 |
| E | 17 |
17 | 25,3 | 28 | 31 | 35 | 42 | 46 | 61 |
| F | 27 |
27 | 38,3 | 41 | 46 | 50 | 62 | 66 | 81 |
| G | 10 |
10 | 13 | 13 | 15 | 15 | 20 | 20 | 20 |
| ØH | 6 |
6 | 9 | 13 | 19 | 25 | 32 | 38 | 51 |
| Ch.Q | 19 |
19 | 24 | 32 | 37 | 45 | 55 | 65 | 80 |
| M | 21x30 |
21x30 | 29,7 (F04) |
29,7 (F04) |
35,36 (F05) |
35,36 (F05) |
49,5 (F07) |
49,5 (F07) |
49,5 (F07) |
| N | 6 |
6 | 9 | 9 | 11 | 11 | 14 | 14 | 17 |
| P | M5 |
M5 | M5 | M5 | M6 | M6 | M8 | M8 | M8 |
| R | 103,5 |
103,5 | 140 | 140 | 212 | 212 | 315 | 315 | 315 |
| S | 56,1 |
56,1 | 75,5 | 83,6 | 94,8 | 103,8 | 121,6 | 131,6 | 161,7 |
