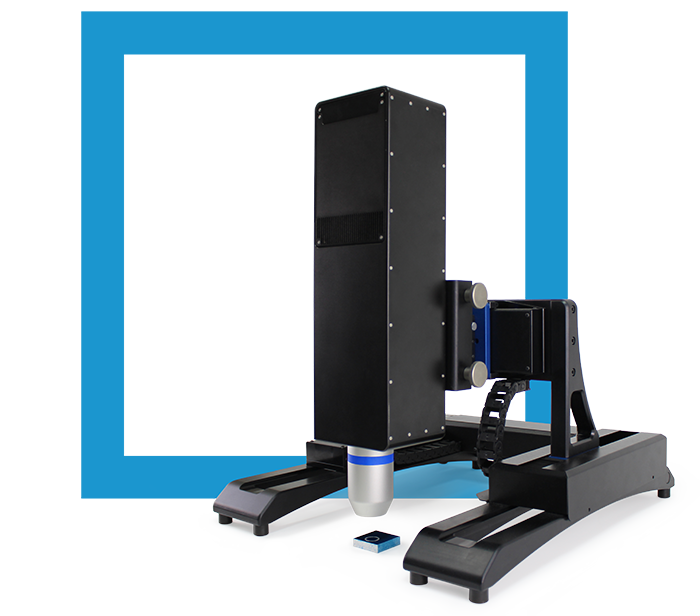

スフェロクロマティックレンズを利用した
多彩色光センサー測定方式
白色光を波長ごとに分割。
「垂直焦点」で固有の測定スケールに反映させることができます。
▶歪み・湾曲も実測
▶鮮明画像
▶広い面積を高速で処理
▶サンプル前処理なし
▶リフォーカスなし
▶どんな色でも測定可

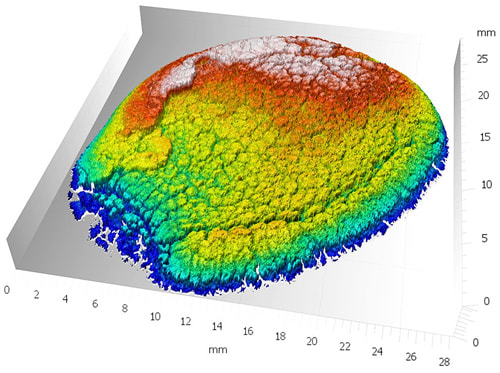

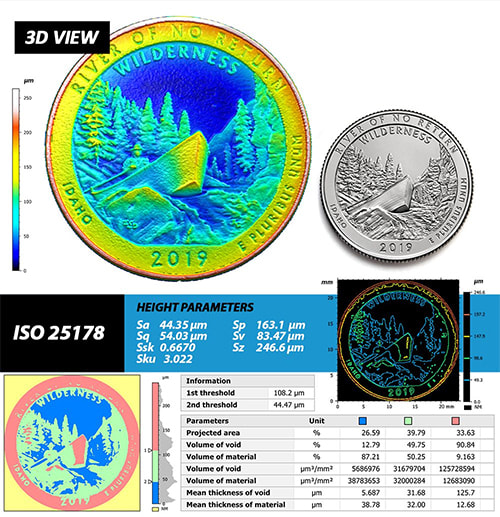

2D&3Dの表面計測
◎歪み・湾曲も実測
■1秒でRa測定 ■あらゆる素材や表面の複雑さ（3D or 2D）
■自動車用粗さ仕上げ基準
| 規格準拠 | ISO 25178・ISO 4287・ISO 13565 ・ASME B46.1 ・GB/T・DIN・JIS・NF・BSI・UNI・UNE ISO 相当品含む |
|---|
◎テクスチャー/グレイン
■等方性・異方性サーフェス
■凸凹の解析
| 規格準拠 | ISO 25178・ISO 4287・ISO 13565 ・ASME B46.1 ・GB/T・DIN・JIS・NF・BSI・UNI・UNE ISO 相当品含む |
|---|
◎表面凹凸形状
■CADジオメトリとの直接比較 ■曲率、半径、角度
■横方向寸法 ■ドリル刃の研究 ■切削工具研究
| 規格準拠 | ISO 25178・ISO 4287・ISO 13565-2・ISO 12085 ・ISO 12780・ISO 12181 |
|---|
◎段差高さ/厚さ
■透明な素材をそのまま測定する■透明なフィルムとコーティングの厚みが20nmまで可能 ■20nmから25mmまでの段差
| 規格準拠 | ISO 5436-1 |
|---|
◎容積/面積
■差表面と容積損失 ■腐食解析 ■モチーフ・粒状性解析
| 規格準拠 | ISO 25178・ISO 4287・ISO 13565-2・ISO 12085・ISO 12780 ・ISO 12181 |
|---|
◎平坦度/反り
■平坦さ 1um～500mm (補正なし)
| 規格準拠 | ISO 25178・ISO 4287・ISO 13565-2・ISO 12085・ISO 12780 ・ISO 12181 |
|---|
