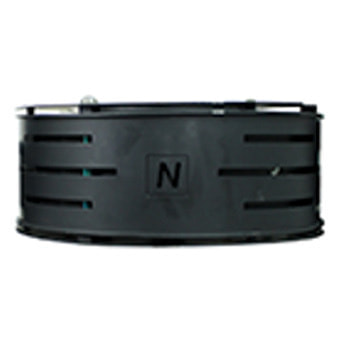

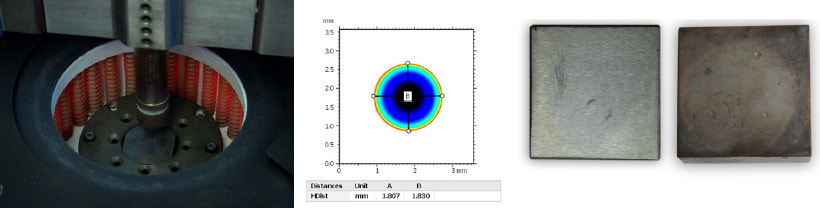

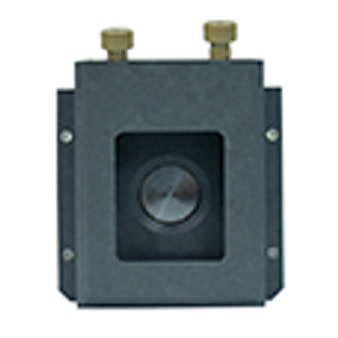

高温1,100℃モジュール
温度は材料の摩耗損傷の程度に重要な役割を果たします。本モジュールは、回転試験で1100℃、リニア試験で800℃までの高温で摩耗実験を行うことができます。
摩耗工程の接触部は、取り外し可能な大型のオーブンに完全に収められ、サンプルとカウンター材の周囲に均一で安定した温度を確保することができます。
熱電対は温度測定の精度を上げるために、ボールホルダー内のボールの背面に直接触れるか、ごく近い位置に設置されています。回転モーターの主軸に独自のヒートシンク構造を採用し、冷却には十分な空気供給が可能です。
ロードセルは高温に対応した自己校正を行い、正確なデータを確保します。
| アタッチメントモジュール | 回転式 リニア スクラッチ リング・オン・リング |
|---|
| 解析対象項目 | 温度による磨耗と摩擦のデータ |
|---|
| 環境 | オーブン内の不活性ガス供給 |
|---|

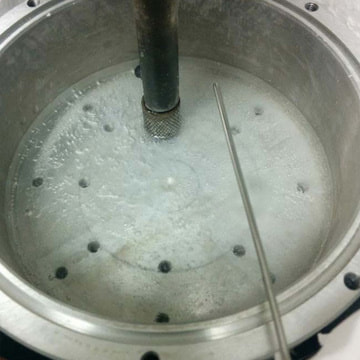

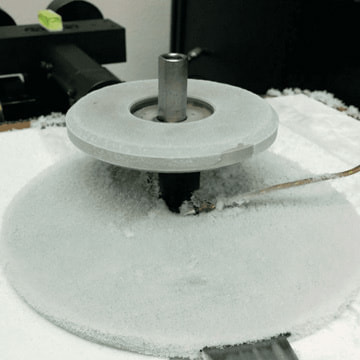

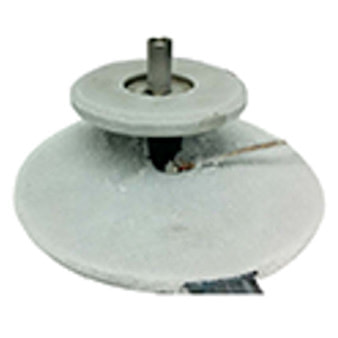

低温-40℃モジュール
タイヤゴムなど低温にさらされる部品の冷却に最適な冷却ユニットとチャンバーです。
40℃までの低温での摩耗実験を行うため、摩耗過程の接触部分を取り外し可能な筐体に完全に封じ込め、陽圧で冷たい乾燥空気を導入しています。
これにより、サンプルの周囲に均一で安定した温度を確保し対極材の摩耗試験が可能になります。
リニアとロータリーのモジュールには、-150℃までの低温に対応するクライオジェニックアダプターをシステムにセットアップすることができます。
| アタッチメントモジュール | 回転式 リニア スクラッチ |
|---|
| 解析対象項目 | 温度による磨耗と摩擦のデータ |
|---|

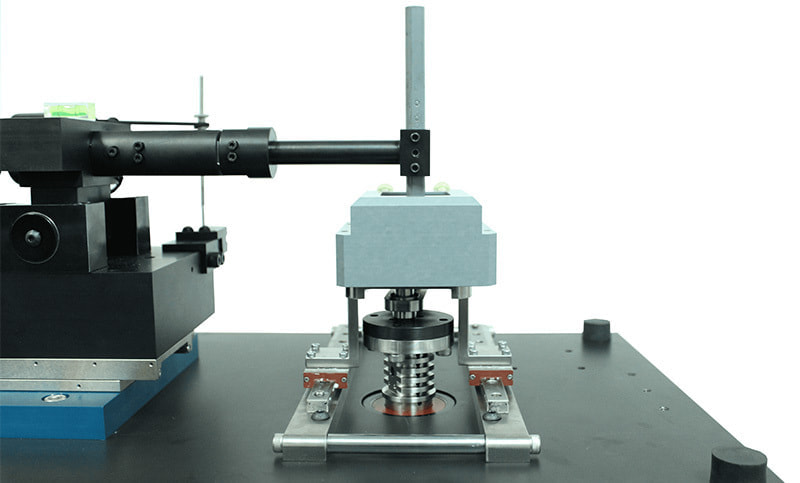

腐食モジュール
トライボコロージョンは、腐食環境下での摩擦作用と電気化学作用の同時作用によって生じる表面劣化プロセスです。
試験用電解液に接点が完全に浸されたボールオンプレートの摺動構成で、摩耗と腐食の実験が同時に行われます。
トライボコロージョンモジュールは、試料ステージ上に設置された3端子電気化学セルで、試料、白金線、Ag/AgCl、NaCl（sated）電極がそれぞれ作用電極、対極、参照電極として作用する。開路電位（OCP）をその場で測定し、摩擦腐食過程の進展をモニターします。
OCPの低下は，保護膜の破壊の指標として働きます。また，摩擦係数（COF）の変化から，摩耗進行の異なる段階を知ることができます。
腐食反応がトライボコロージョン速度に及ぼす影響を調べるため、腐食プロセスを促進または抑制する陽極または陰極分極条件下で摩耗試験を行うことが可能です。
| アタッチメントモジュール | 回転式（カスタム） 最大40N荷重 リニア(最大40N) |
|---|
| 解析対象項目 | 耐腐食性 トライボコロージョンの挙動 開回路電位での磨耗 ポテンショダイナミック偏光 アノード/カソード電位での磨耗状況 電気化学インピーダンス分光分析 |
|---|

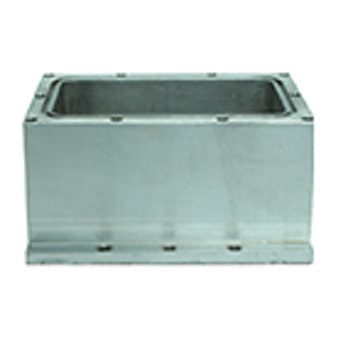

液体下モジュール

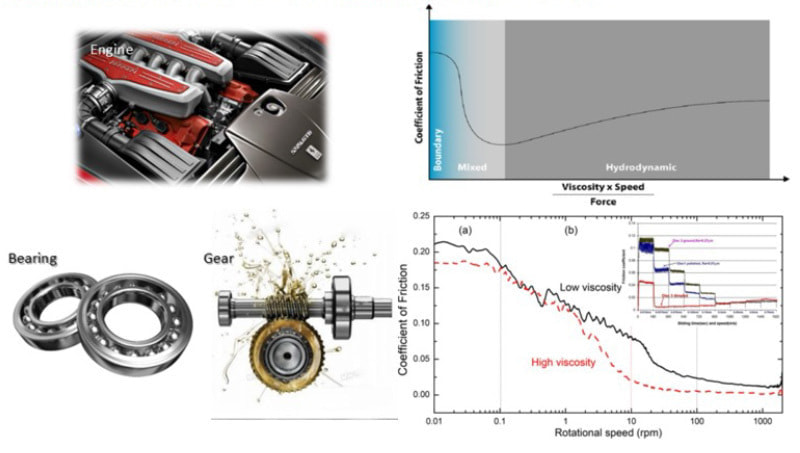

液体モジュールは、液体や潤滑油中での摩耗や摩擦の実験を行うために使用されます。さまざまな液体溶液により、さまざまな産業用途に向けた現実的な摩耗プロセスをシミュレートすることができます。
例えば、「関節」「ステント」「歯根」などの生体代替物には、長期間の優れた耐久性が求められます。
モーターエンジンの部品等は、適切な保護が必要です。潤滑することで、摩耗や摩擦を減らし、長寿命化を実現します。
正確な速度制御と連続的な制御との組み合わせで速度が変化しても、試験潤滑油のストリベック曲線は継続的に変化します。
正確な速度制御と連続的な制御との組み合わせで速度が変化しても、試験潤滑油のストリベック曲線は継続的に変化します。
カップ内の液体を150℃まで加熱する液体加熱コイルを用意しています。カップの付属品として、5000rpmでも潤滑テストが可能なドロップバイドロップ潤滑オプションがあります。
| アタッチメントモジュール | 回転式 リニア スクラッチ ブロック・オン・リング＆リング・オン・リング・ウェア（カスタム） |
|---|
| 解析対象項目 | 摩耗率 摩擦と速度の関係 ストリベックカーブ |
|---|

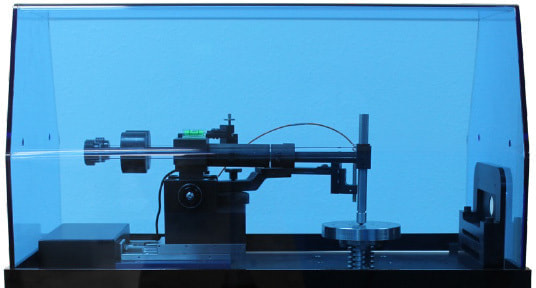

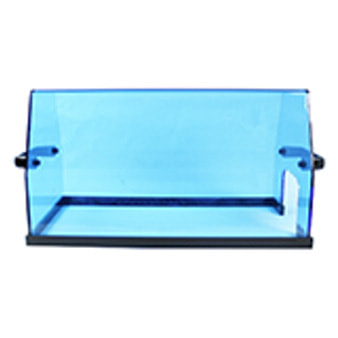

湿度・不活性ガスモジュール
筐体付き湿度調整モジュールにより、5%以下の湿度から露点までの湿度レベルが可能です。
また、筐体には不活性ガスの供給も可能です。多くの用途において、湿度の変化は摩擦係数に影響を与え、材料の摩耗特性を変化させることがあります。
| アタッチメントモジュール | 回転式 リニア スクラッチ ブロック・オン・リング＆リング・オン・リング・ウェア（カスタム） |
|---|
| 解析対象項目 | 摩擦・摩耗と%の湿度との比較 |
|---|
■アタッチメントモジュール
詳細ページへ

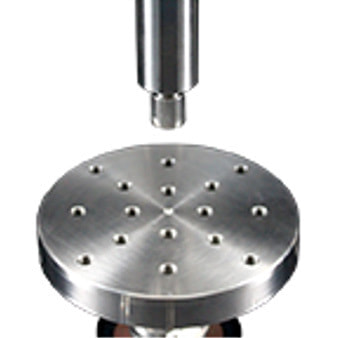

回転式
詳細ページへ

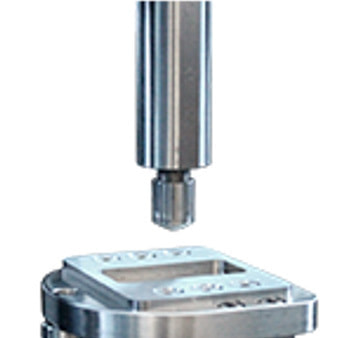

リニア式
詳細ページへ

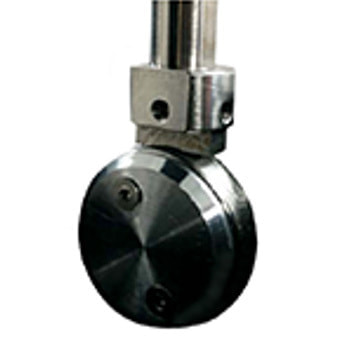

プロックonリング
詳細ページへ
リングonリング

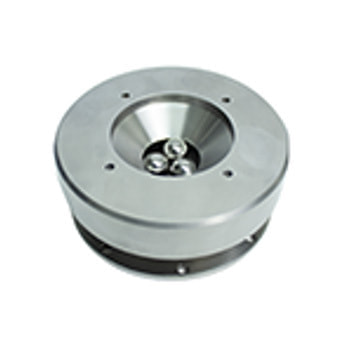

4ボール
詳細ページへ

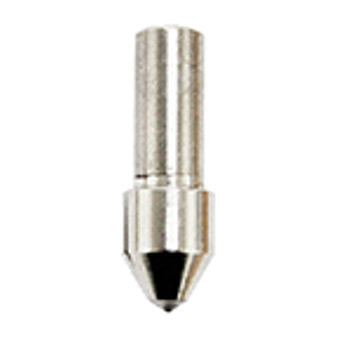

スクラッチ
